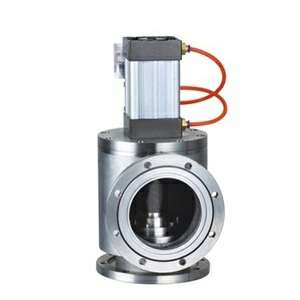

GDQ型气动高真空挡板阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
GDQ型系列气动高真空挡板阀（带波纹密封）是用压缩空气为动力，通过电磁转向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。GDQ-j型为角通型式，GDQ-s型为带预抽口的三通型式。
GDQ型系列气动高真空挡板阀适用的工作介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa) | 105～1.3x10-6 |
阀门漏率(Pa.L/S) | ≤1.3x10-7 |
介质温度（℃） | -30～+150（密封材料为氟橡胶） |
气源压力（MPa） | 0.4～0.8 |
法兰标准 | GB4982 |
安装位置 | DN<300任意，DN≥300垂直 |
电源电压 | 标准出厂：AC220V/50Hz |
信号反馈 | 标准出厂：不带反馈信号 |
主要外形连接尺寸
型号 | 通径(DN) | ΦD | ΦB | H | A | 法兰标准 |
GDQ-J10(b)/KF | 10 | 30 | 12.2 | 180 | 30 | GB4982 |
GDQ-J16(b)/KF | 16 | 30 | 17.2 | 180 | 40 | GB4982 |
GDQ-J25(b)/KF | 25 | 40 | 26.2 | 200 | 50 | GB4982 |
GDQ-J40(b)/KF | 40 | 55 | 41.2 | 210 | 65 | GB4982 |
GDQ-J50(b)/KF | 50 | 75 | 52.2 | 276 | 70 | / |
活套法兰连接尺寸
型号 | 通径(DN) | ΦD | ΦB | H | A | n-ΦC | DNy(预抽口) | 法兰标准 |
GDQ-J50(b) | 50 | 110 | 90 | 276 | 70 | 4-Φ9 | / | GB/T6070 |
GDQ-J63(b) | 63 | 130 | 110 | 283 | 88 | 4-Φ9 | / | GB/T6070 |
GDQ-J80(b) | 80 | 145 | 125 | 314 | 88 | 8-Φ9 | / | GB/T6070 |
GDQ-J100(b) | 100 | 165 | 145 | 338 | 108 | 8-Φ9 | / | GB/T6070 |
GDQ-J125(b) | 125 | 200 | 175 | 424 | 128 | 8-Φ11 | / | GB/T6070 |
GDQ-J(S)150(b) | 150 | 220 | 195 | 482 | 138 | 8-Φ11 | DN40(GB4982) | JB919 |
GDQ-J(S)160(b) | 160 | 225 | 200 | 482 | 138 | 8-Φ11 | DN40(GB4982) | GB/T6070 |
GDQ-J(S)200(b) | 200 | 285 | 260 | 620 | 200 | 12-Φ11 | DN50(GB/T6070) | GB/T6070 |
GDQ-J(S)250(b) | 250 | 335 | 310 | 655 | 208 | 12-Φ11 | DN50(GB/T6070) | GB/T6070 |
GDQ-J(S)300(b) | 300 | 380 | 350 | 783 | 250 | 8-Φ14 | DN80(GB/T6070) | JB919 |
GDQ-J(S)320(b) | 320 | 425 | 395 | 789 | 250 | 12-Φ14 | DN80(GB/T6070) | GB/T6070 |
GDQ-J(S)400(b) | 400 | 510 | 480 | 1210 | 330 | 16-Φ14 | DN100(GB/T6070) | GB/T6070 |
①GDQ-J(S)400(b) | 400 | 500 | 465 | 1210 | 330 | 16-Φ14 | DN100(GB/T6070) | JB919 |
GDQ-J(S)500(b) | 500 | 610 | 580 | 1280 | 360 | 16-Φ14 | DN125(GB/T6070) | GB/T6070 |
GDQ-J(S)600(b) | 600 | 710 | 670 | 1512 | 450 | 12-Φ21 | DN160(GB/T6070) | JB919 |
GDQ-J(S)630(b) | 630 | 750 | 720 | 1512 | 450 | 20-Φ14 | DN160(GB/T6070) | GB/T6070 |
GDQ-J(S)800(b) | 800 | 920 | 890 | 1900 | 520 | 24-Φ14 | DN200(GB/T6070) | GB/T6070 |
